        华利集团调度自动化系统秉成了本公司在电力系统调度自动化领域的成功经验,严格按照RUP迭代化大型软件开发方法而开发的,汲取了国内外同类系统的精华,成功开发了华利集团调度自动化电网综合监控系统,此系统可完全满足数年内电力系统客户的需求。华利集团调度自动化系统以市级调度的要求为设计的出发点,充分考虑到中、小系统的特殊性,有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势;整个系统以稳定性、实用性、先进性和易维护性为主要设计目标,它对提高电网运行的可靠性、安全性与经济效益,减轻调度员的负担,实现电力调度自动化与现代化,提高调度的效率和水平等方面有着不可替代的作用。目前最高版本为网络版,适用于市调、县调以及不同规模的变电站监控系统,完善了实时监控的功能,很大程度上提高了工作效率。

        采用CORBA技术和XML技术,CORBA技术用于实时性较强的紧耦合的网络数据传输,具有硬件和操作系统的无关性,XML技术用于非实时性的松耦合的网络数据传输,是一种跨平台的数据载体。CORBA技术是实现集成总线的基础。

        华利集团调度自动化系统的体系结构分为硬件层、操作系统层、支撑平台层和应用层共四个层次。

        硬件层:主要包括IBM、HP、SUN和Intel架构的PC等各种硬件设备。
        操作系统层:主要包括 IBM AIX、HP HP-UX、 SUN Solaris、LINUX和各种WINDOWS操作系统。
        支撑平台层:该层在整个体系结构中处于核心地位,直接关系到整个系统的结构、开发性和集成能力。该层又可分为基于分布式网络通信管理平台层、遵循IEC61970和IEC61968的集成总线层、基于CIM/CIS的数据总线层、公共服务层。

        网络通信层实现系统内信息互通及分布式应用。
        集成总线层提供各种公共服务元素、各应用系统以及第三方软件之间规范化的交换机制。
数据总线层提供数据访问服务,主要由实时数据库、商业数据库以及相应的数据库访问中间件等构成。
        公共服务层为各应用系统实现其应用功能提供各种服务。包括图模库一体化图形管理工具、报表工具、权限服务、告警服务、WEB服务和系统管理等。
        应用层:包括SCADA、PAS、DAS、DTS等应用。它们在集成总线、数据总线和公共服务的支撑下完成各自的应用功能,并有机地集成在一起,成为一个一体化的大型EMS系统。
        系统由若干个功能模块组成的,主要包括前置通信模块、实时数据库处理模块、历史数据处理模块、拓扑分析模块、人机会话模块、报表处理模块以及其它的辅助模块等。系统数据库可划分为:实时数据库、描述数据库、历史数据库。
        系统采用模块化设计,各模块之间相对独立,可以方便的裁剪,以适应每一个电力公司的需求。此外,它还提供了很好的扩展性,一旦新的功能需求产生,它可以提供一个平稳的系统功能升级的途径,以满足用户明天对系统的需求。

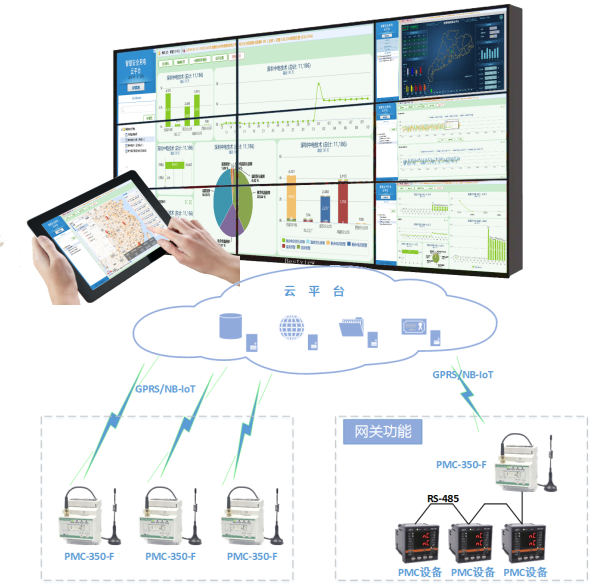

        华利集团调度自动化系统的系统配置如下图所示:
